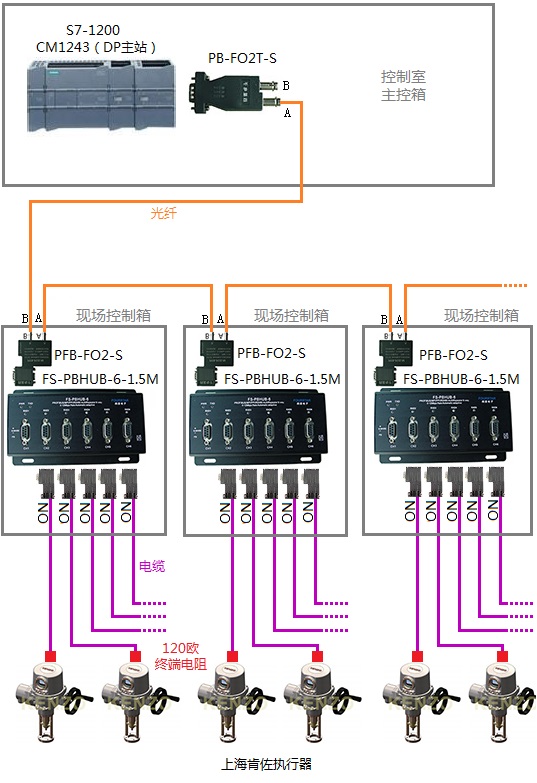

1、采用PROFIBUS集線器走星型連接拓撲，將分散各處的從站執行器的PROFIBUS信號通過集線器匯聚到S7-1200主站，網絡拓撲清晰，便于故障排除和設備維修。如圖1所示。
圖1
需要說明的是上?？献舻碾妱訄?zhí)行器的PROFIBUS接口內部沒有終端電阻，而且執行器接線盒內也不具備安裝符合PROFIBUS標準的有源終端電阻的條件，用戶可在執行器的PROFIBUS接線端A、B兩端并接120歐（這里不用220歐）終端電阻，并且最好將對應電纜另一頭的DP插頭內的220歐終端電阻更換成120歐電阻，這樣可完全消除信號反射，執行器停電也不會影響網絡。

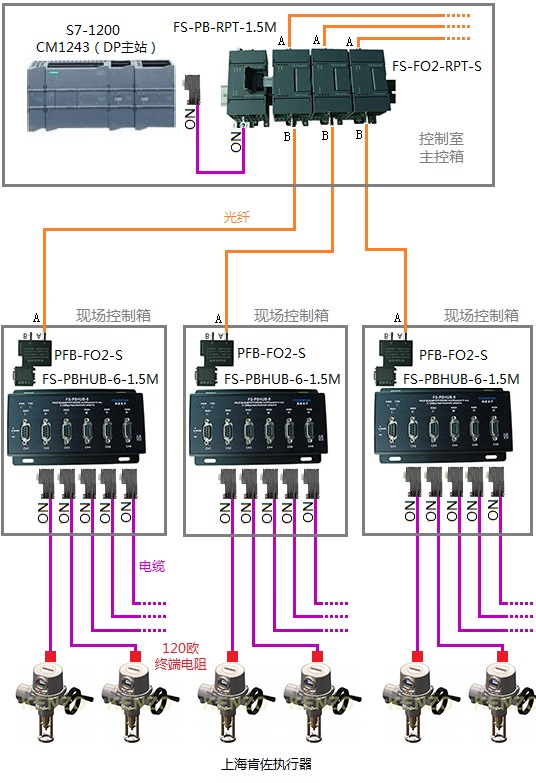

2、采用PROFIBUS集線器加光纖HUB的方案：
圖2

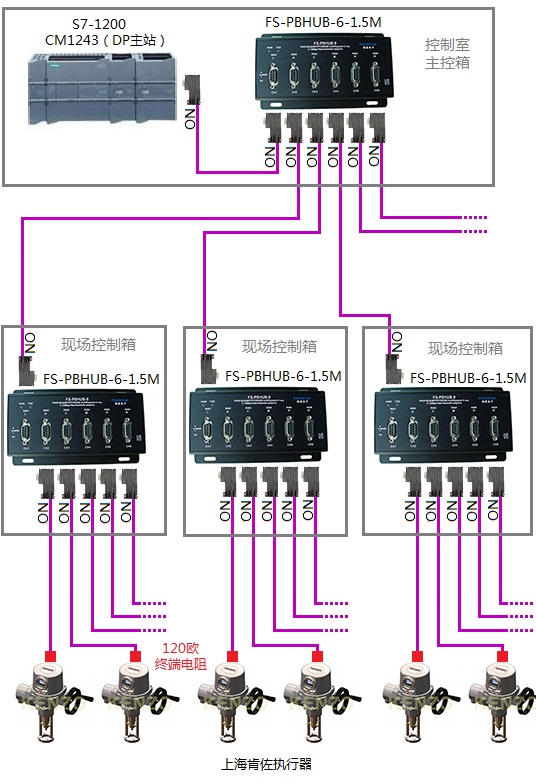

3、總線型光纖拓撲方案：
如圖3所示，這種方案費用較低，缺點是如果某個現場控制箱停電或故障時，主站與后面的控制箱通訊就中斷了。
