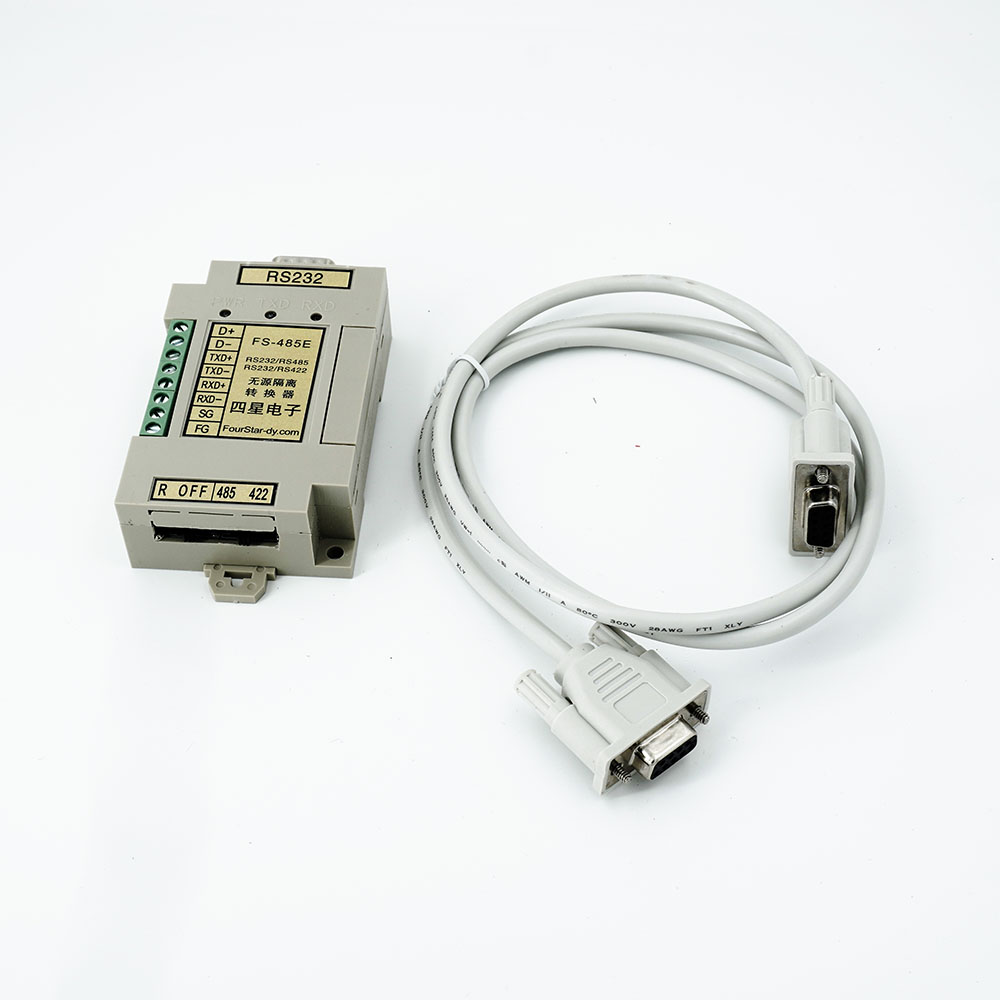

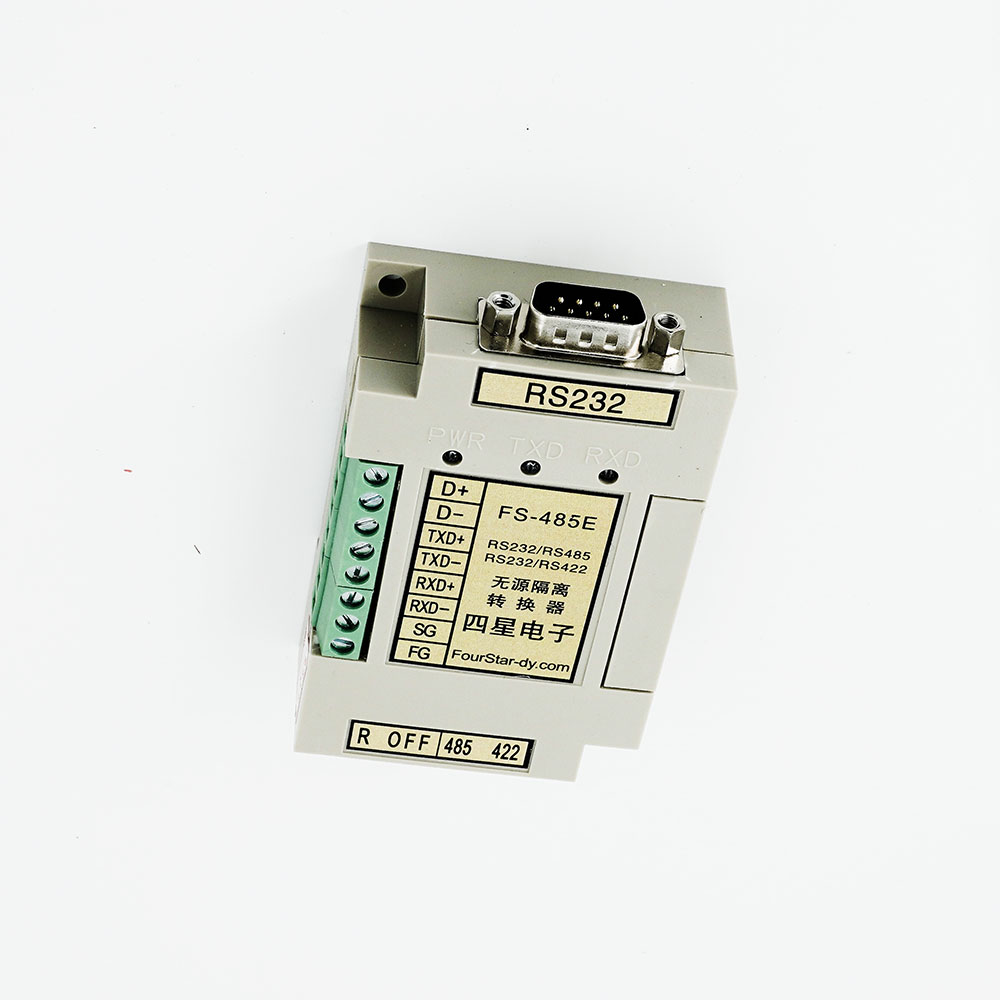

產品簡介
RS232/RS485/422無源隔離轉換器，全雙工半雙工通用，光電隔離且無需供電，無延時自動收發(fā)轉換，最高速率115.2Kbps，最大通信距離1.8km(9.6Kbps時)，外形為導軌安裝的工業(yè)結構，帶有通信指示燈，防雷擊。
技術參數
1、 適用于一切標準RS232串口，僅使用TXD、RXD、GND。
2、 輸出為四線全雙工RS422接口和二線半雙工RS485接口。
3、 采用串口竊電技術，無需外接電源，TXD供電即可工作，另使用RTS、DTR輔助供電。
4、 光隔離電壓： 1000VDC （最高可做到 3000VDC ，訂貨時需聲明）。
5、 通信線選截面積為0.5mm2以上的屏蔽雙絞線。
6、 最大通信距離為1800米（9.6Kbps時）、1000米（19.2Kbps以上時），需TXD、RTS、DTR供電。
7、 僅TXD供電時最大通信距離不超過100米，且不能使用終端電阻。
8、 最多組網站點數為64個。
9、 最大通信速率為115.2Kbps，波特率自適應。
10、具有瞬變電壓抑制功能,能承受功率高達500W的瞬態(tài)過壓，能防雷電和抗靜電放電沖擊。

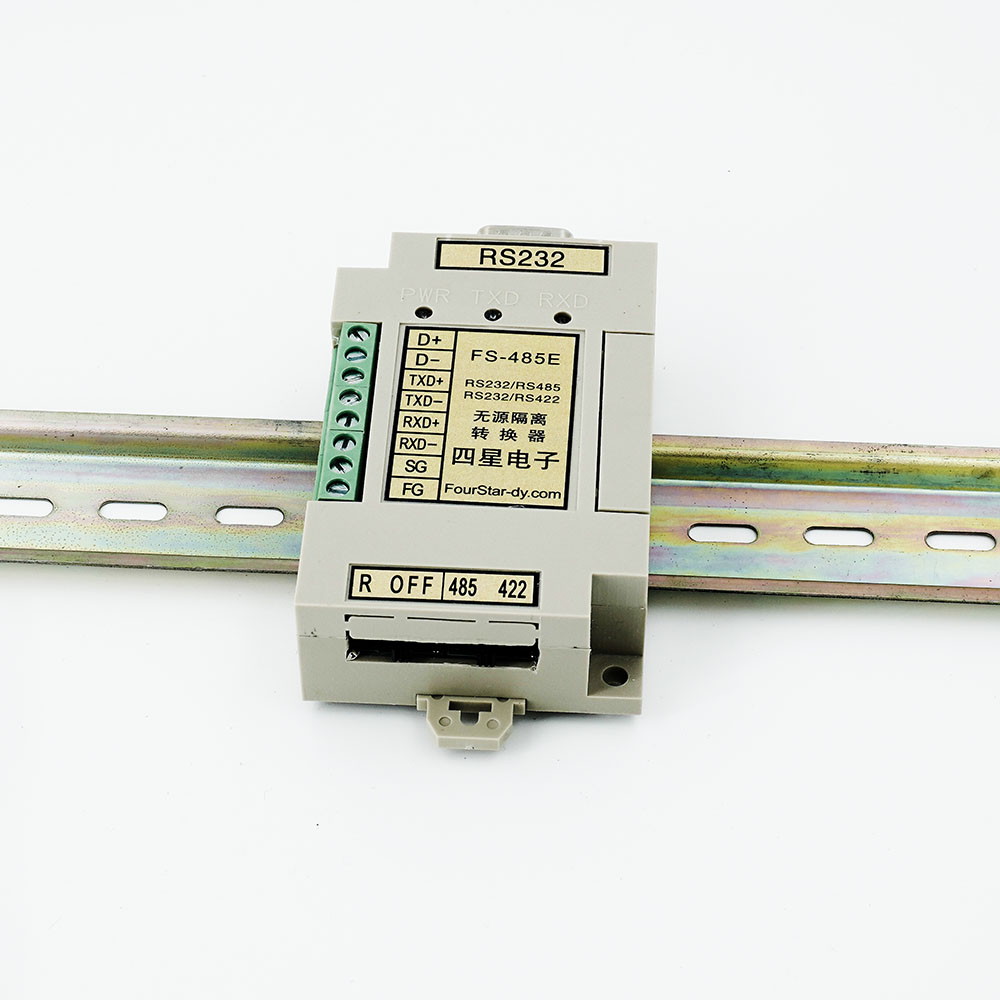

11、安裝方式：35mm標準導軌安裝和螺栓孔安裝。

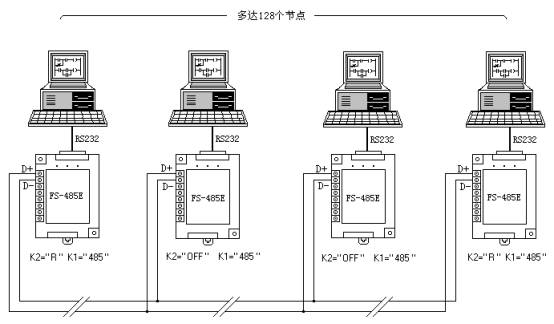

應用拓撲
