產品簡介

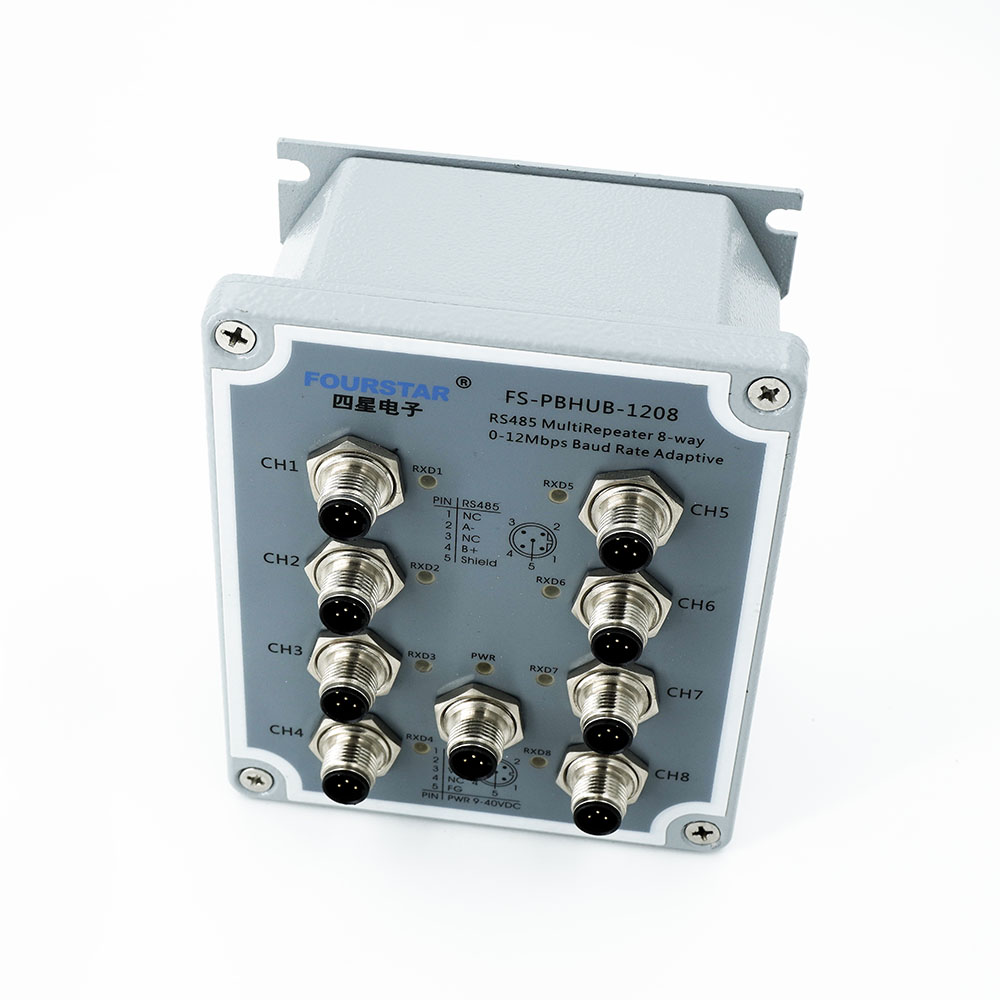

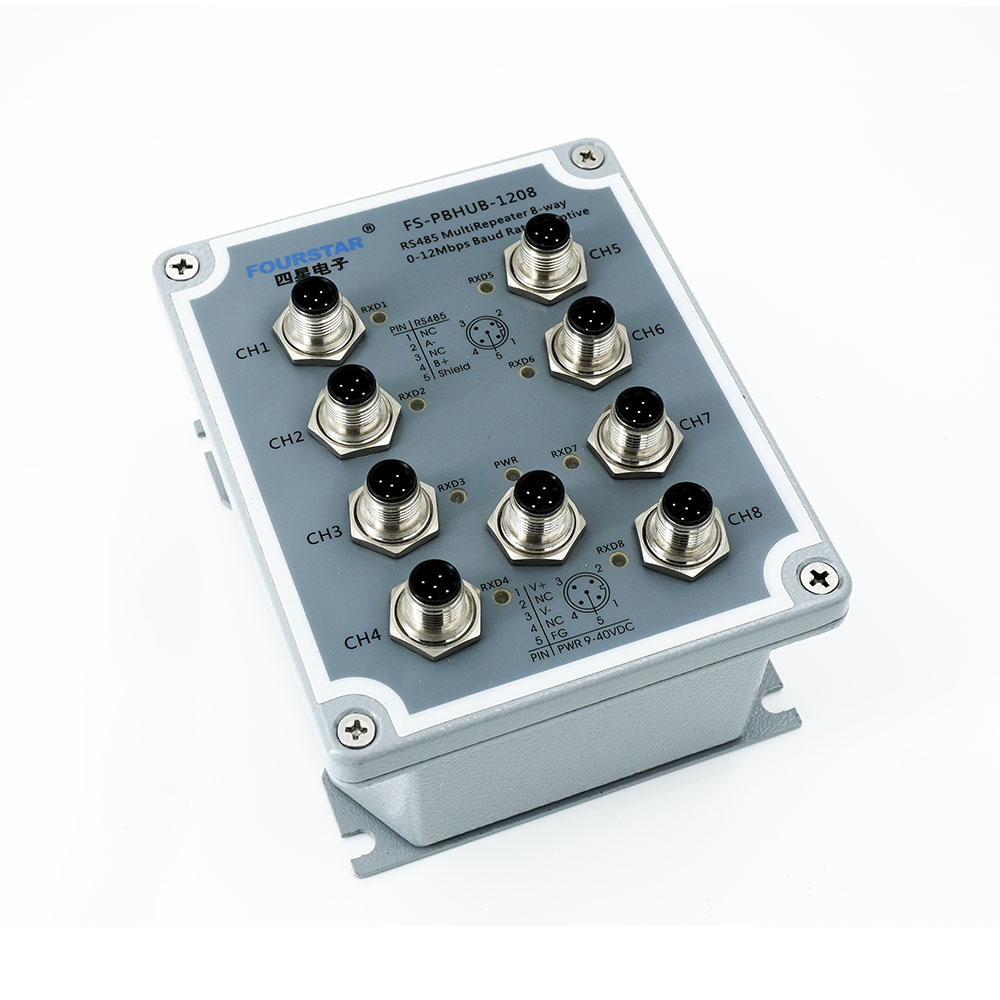

M12接口防水堅固型8口PROFIBUS集線器。可實現PROFIBUS總線型、星形和混合型網絡拓?fù)浣Y(jié)構，方便網絡布線，無延時數據透明傳輸，雙向延長通信距離和增加站點數符合PROFIBUS標準，速率0～1.5Mbps（或0～12Mbps）自適應，該產品還支持任何基于RS485的上層協議。帶通信指示燈，9～40VDC寬電壓隔離供電，電源-RS485-RS485全隔離，防雷擊浪涌。接口為M12插座，背板螺栓安裝。
技術參數
參數分類 | 項 目 | 指 標 |
接口參數 | 接口類型 | 符合PROFIBUS標準的M12-5芯B型公頭連接器。 |
通訊速率 | 0~1.5Mbps（或0~12Mbps）無延時自動適應。 | |
電纜最大傳輸距離 | 與通訊速率密切相關，見表3-2。 | |
通訊指示 | 每個RS485端口具有數據接收指示燈。 | |
RS485終端電阻 | 每個RS485端口內部已安裝了終端電阻。 | |
接口保護 | 每個RS485端口具有防雷擊浪涌保護器，可重復性浪涌容量：Ipp=100A（10/700us，4kV），符合標準：ITU-TK20/21、VDE 0433?！?5KV ESD（靜電）保護。 RS485端口具有自恢復過流保護，RS485端口能承受高達60V的電壓引起的持續過電流。 | |
通訊協議 | PROFIBUS、MPI、PPI、MODBUS、CC-Link、其它各種RS485協議。 | |
通用參數
| 電源接口 | M12-5芯A型公座連接器。 |
電源電壓及功耗 | 9-40VDC寬電壓供電，不怕電壓波動的影響，功耗約4瓦。 | |
接口隔離 | 電源端口―每個RS485接口―每個RS485接口三方全部相互隔離，隔離電壓1500VDC。 | |
防護等級 | IP67 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 65mm×114mm×140mm（長×寬×高）。 | |
重量 | 700克。 | |
安裝方式 | 背板螺栓安裝，可安裝在室外無控制柜的環境中。 | |

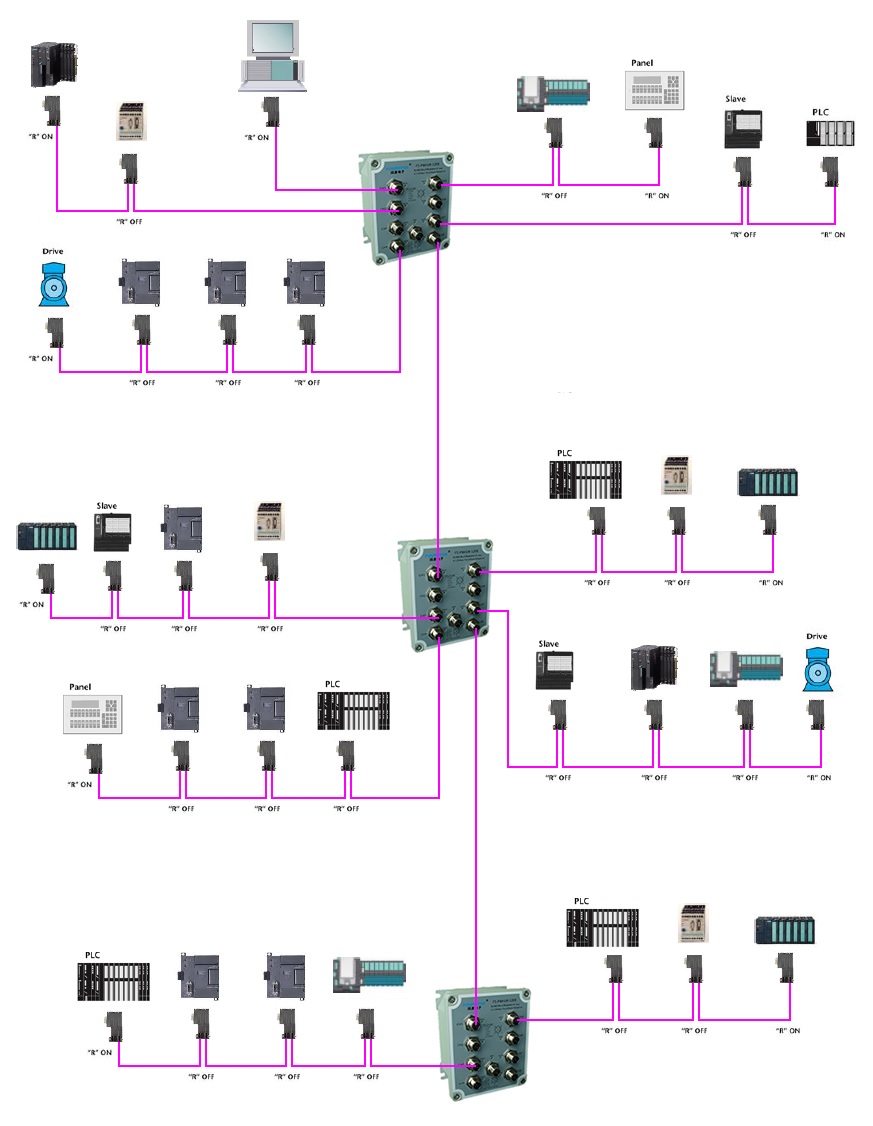

應用拓?fù)?/strong>
